Équiper une maison ou un local professionnel relève souvent du casse-tête dès que l’on aborde l’installation électrique. La question du nombre de câbles pouvant passer dans une gaine de 40 mm s’impose naturellement pour garantir sécurité, conformité et évolutivité. Entre règles normatives, contraintes pratiques et astuces des pros, le bon dimensionnement d’une gaine conditionne la facilité des futurs travaux et la durabilité du réseau. Ce guide pratique offre un tour d’horizon éclairé et concret, pour passer du tableau électrique à la prise sans risque ni surcoût, grâce à des conseils fondés sur les normes électriques en vigueur et des retours d’expérience récents. À l’heure où l’habitat intelligent et les équipements connectés se multiplient, bien anticiper le nombre de fils dans chaque conduit devient la clé d’une maison sereine et évolutive.
En bref :
- Le choix du diamètre et le taux de remplissage sont décisifs pour la capacité de gaine et la sécurité électrique.
- La norme NF C 15-100 impose un remplissage n’excédant pas 60 %, mais la règle du tiers reste préférée sur le terrain.
- La section des câbles électriques influence fortement leur nombre dans une gaine 40 mm.
- Des paramètres comme la longueur du parcours, les coudes et la température ambiante peuvent réduire le passage de câbles admissible.
- Anticiper l’ajout de futurs circuits évite les surcoûts lors de modifications.
- Respecter l’indépendance des circuits de puissance et de communication demeure une exigence de conformité.

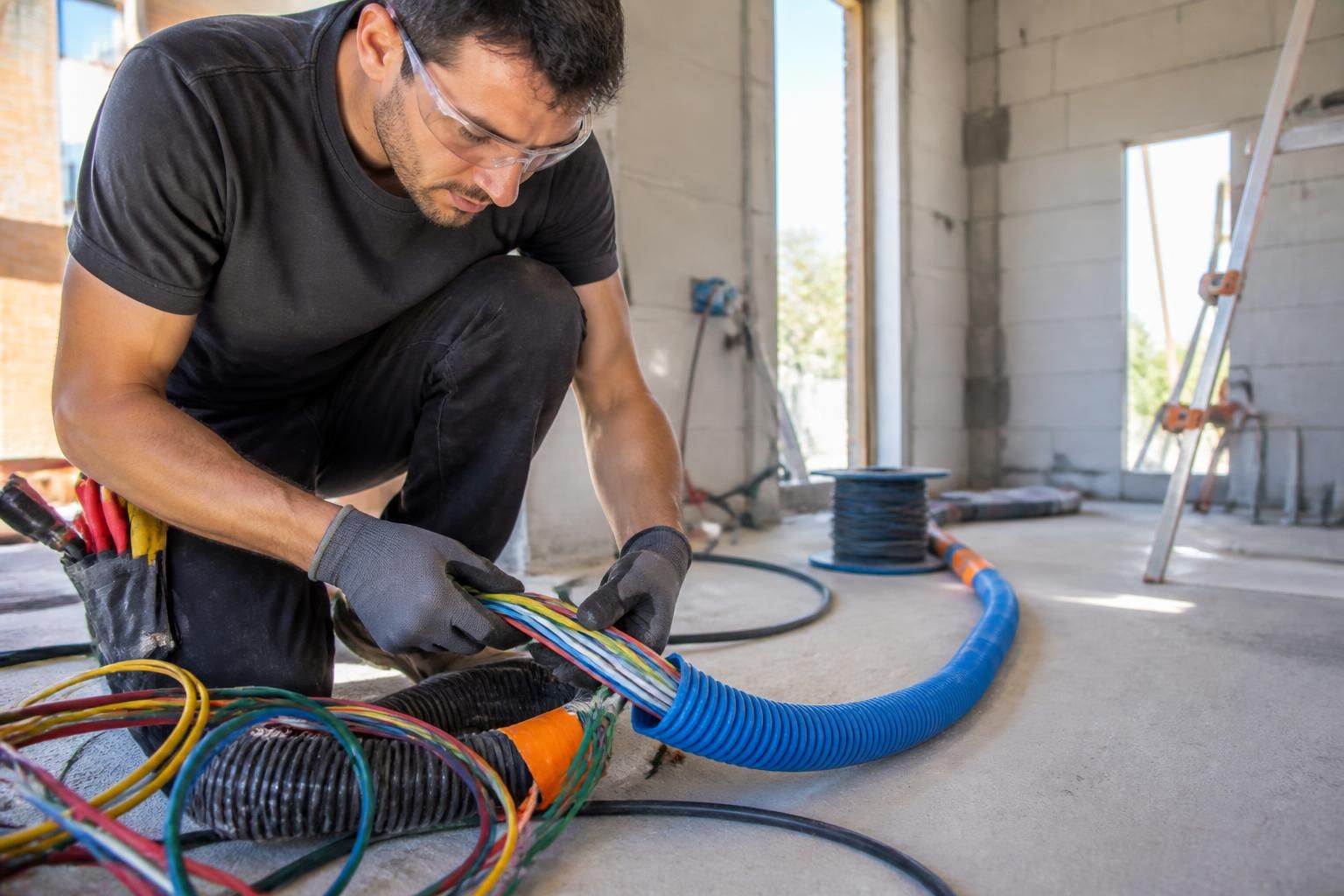

Comprendre les capacités réelles d’une gaine de 40 mm pour les câbles électriques
Le diamètre d’une gaine électrique conditionne directement le nombre total de câbles que l’on peut faire circuler en toute sécurité. Si la gaine 40 mm est aujourd’hui un standard pour des installations résidentielles et tertiaires ambitieuses, il n’est pas question d’y glisser à l’aveugle un maximum de fils sous prétexte de « capacité brute ». À l’intérieur, la surface utile ne répond en effet pleinement que dans des limites précises. Les professionnels partent systématiquement du taux de remplissage recommandé pour allier praticité et prévention des pannes.
Le calcul commence par l’application des normes, notamment les indications de la NF C 15-100. Celle-ci fixe une règle claire : 60 % de la section interne de la gaine au maximum peut être utilisée. Dans les faits, les artisans chevronnés se montrent plus prudents et n’occupent qu’environ un tiers de la capacité – une marge qui simplifie le tirage, évite les échauffements excessifs, et prépare l’ajout de futurs circuits.

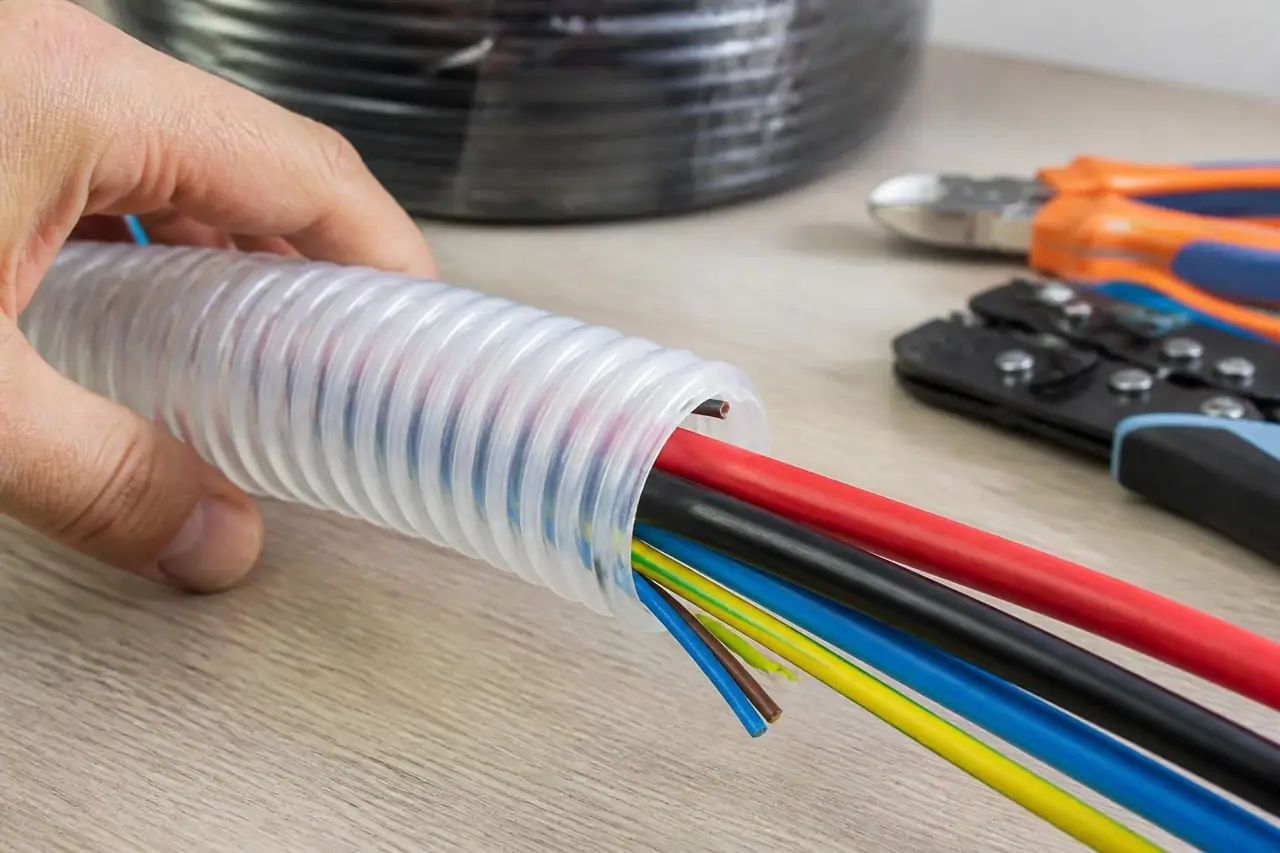

La section des câbles électriques est essentielle à prendre en compte. On distingue fréquemment :
- Jusqu’à 14 câbles en 1,5 mm²
- 10 câbles en 2,5 mm²
- 7 câbles en 4 mm²
- 4 câbles en 6 mm²
- 2 câbles en 10 mm²
Ces chiffres supposent un remplissage limité au tiers de la capacité de la gaine 40 mm, comme préconisé. Excéder cette limite – même sans atteindre le maximum théorique – expose au risque d’une dissipation thermique défaillante. Le fait d’intégrer une marge supplémentaire, en ne visant pas le « trop plein » dans chaque conduit, garantit aussi un tirage aisé lors d’éventuelles modifications.
C’est ce type de réflexion qui inspire les recommandations des experts, y compris lors de visites de diagnostics immobiliers ou de rénovations lourdes. Un câble ajouté a posteriori dans une gaine bien pensée permet de répondre à l’évolution des besoins intellectuels, domotiques ou simplement à la multiplication des points de charge modernes. Pour ceux qui souhaitent approfondir le sujet ou croiser d’autres astuces, le site propose des guides complémentaires pour optimiser chaque étape d’un chantier.
Exemple concret de calcul du taux de remplissage
Imaginons une rénovation dans une grande maison des années 1980, désormais équipée de domotique. Un propriétaire veut ajouter quatre circuits : prises, lumières, four encastré, et future borne de recharge. En dimensionnant sa gaine à 40 mm, il multiplie les calculs : chaque fil en 2,5 mm² occupe environ 7 mm² avec son isolant. Il pourra ainsi loger sereinement 10 à 12 fils sur la totalité du parcours sans déborder du seuil préconisé par la profession. Cette anticipation évite des interventions répétées coûteuses et fastidieuses.
La règle du tiers pour une installation électrique durable
Remplir à ras bord une gaine 40 mm avec des câbles électriques peut sembler attractif d’un point de vue économique lors de l’installation initiale. Cependant, l’expérience collective du secteur montre que négliger la fameuse règle du tiers conduit souvent à des déconvenues notoires. Cette règle suggère qu’il ne faut utiliser qu’un tiers du volume disponible de la gaine pour le passage de câbles. Pourquoi une telle précaution alors que la norme tolère officiellement jusqu’à 60 % ?
Le premier argument concerne la dissipation thermique. Chaque conducteur électrique, même bien dimensionné, produit de la chaleur en fonctionnement. Plus ils sont nombreux à se côtoyer dans un conduit, plus l’effet de masse pose problème. Un surplus de fils dans une seule gaine risque non seulement d’endommager les isolants sur le long terme, mais il provoque aussi une surchauffe pouvant aller jusqu’à la défaillance, voire l’incendie dans les cas extrêmes. Un guide pratique sérieux privilégiera toujours l’espace disponible dans le conduit à un « gain » immédiat d’espace.
Un autre atout de la règle du tiers réside dans la modularité : l’habitat évolue constamment. L’arrivée des équipements domotiques, des énergies renouvelables et l’essor de la voiture électrique poussent de plus en plus de foyers à revoir leur infrastructure. Oublier dès aujourd’hui quelques millimètres de marge, c’est condamner demain à des opérations lourdes et chères pour tirer un circuit supplémentaire. Les électriciens installent d’ailleurs systématiquement des « fils guides » ou aiguilles dans les gaines partiellement vides, afin d’ajouter facilement de nouveaux câbles, une astuce peu coûteuse pour un confort maximal plus tard.
En aparté, il est à noter que, même avec des installations planifiées au millimètre près, les intervenants retrouvent dans la majorité des vieilles bâtisses des gaines trop petites ou pleines, freinant sévèrement toute évolution ou mise aux normes. C’est la raison pour laquelle la bonne dimension de gaine initiale figure toujours en tête d’un cahier des charges bien établi.
Avantages pratiques de la règle du tiers
- Tirage des câbles facilité, même en présence de coudes
- Meilleure dissipation thermique et moins de risques de surchauffe
- Possibilité d’anticiper l’arrivée de nouveaux équipements
- Accès simplifié aux fils pour la maintenance ou la vérification
- Limitation des interventions ultérieures sur les cloisons ou gaines enterrées
Ainsi, adopter une stratégie préventive lors du choix du diamètre et du taux d’occupation des gaines s’avère payante sur la durée. Les maîtres d’ouvrage, comme les particuliers attentifs à la pérennité de leur logement, retiendront que sacrifier une partie du volume d’une gaine de 40 mm pour garder de la réserve, revient à s’assurer confort et sécurité pour de longues années.
Comment couper un tuyau en cuivre au ras du mur sans abîmer la surface
Facteurs réduisant la capacité effective d’une gaine de 40 mm
La théorie ne résiste pas toujours à la pratique sur un chantier de construction ou lors d’une rénovation complexe. Plusieurs éléments limitent en réalité la capacité de gaine bien en deçà des simples calculs de surface. Parmi eux, la longueur de parcours et les changements de direction jouent un rôle critique. Plus la gaine s’étire et multiplie les coudes, plus le tirage des câbles devient ardu, forçant à revoir drastiquement à la baisse le nombre admissible de fils.
Au-delà de dix mètres linéaires ou de trois virages marqués, même une gaine de 40 mm bien dimensionnée retrouve une limite pratique. Les artisans expérimentés auront recours à des boîtes de tirage intermédiaires pour fractionner le passage et relancer le tirage des conducteurs. Sans ces précautions, chaque câble supplémentaire accroît le risque de casse lors du passage, ralentissant le chantier et augmentant nettement les coûts d’intervention.
| Section du câble | Nombre conseillé gaine droite | Nombre conseillé gaine longue ou coudée |
|---|---|---|
| 1,5 mm² | 14 | 10 |
| 2,5 mm² | 10 | 7 |
| 4 mm² | 7 | 5 |
| 6 mm² | 4 | 2 |
| 10 mm² | 2 | 1 |
Une autre variable sous-estimée est la température ambiante. Dans des combles ou locaux proches de sources de chaleur, l’échauffement des câbles accélère. La norme impose dans ces cas un « déclassement thermique », c’est-à-dire une réduction de 20 à 30 % du nombre de conducteurs permis dans la gaine afin d’éviter la surchauffe. Ce détail devient crucial durant les canicules estivales ou dans des environnements mal ventilés, où chaque câble supplémentaire entraîne un risque accru pour la sécurité électrique. Pour ceux qui souhaitent comprendre d’autres subtilités de l’installation électrique, d’utiles ressources sont disponibles sur dédiées à la connectique et aux dysfonctionnements courants, illustrant combien la préparation initiale pèse sur la fiabilité de tout le réseau.
L’environnement de pose : un critère incontournable
Une gaine de 40 mm traversant un vide sanitaire n’est pas soumise aux mêmes contraintes qu’un conduit apparent sous la toiture. Connaître l’environnement et anticiper ses évolutions, c’est garantir sa tranquillité et éviter de potentielles condamnations de circuits par la surchauffe ou des désordres d’usure prématurée.
En somme, la théorie donne une fourchette mais le terrain impose l’adaptation : chaque installation requiert l’expertise d’un professionnel aguerri et une vision précise de l’usage futur du bâtiment. Avant chaque mise en œuvre, une étude attentive des parcours envisagés demeure incontournable, surtout pour ceux qui s’inspirent de guides ou tutoriels en ligne sans tenir compte des spécificités de leur chantier.
Choisir le bon type de gaine de 40 mm selon l’usage et la réglementation
Choisir une gaine de 40 mm va bien au-delà du simple diamètre. Selon l’environnement et la nature des câbles électriques à passer, la sélection du type de gaine s’impose, chaque modèle répondant à des usages précis. À l’intérieur, la gaine annelée ICTA – reconnue pour sa souplesse et sa résistance à la propagation de la flamme – reste la référence. Ses différentes couleurs facilitent l’identification rapide des circuits, un détail non négligeable lors des interventions de maintenance ou de rénovation.
À l’extérieur ou en enterré, la gaine TPC (Tuyau Protecteur Cinglable) tire son épingle du jeu. Elle est conçue pour résister aux agressions mécaniques, à l’humidité et aux variations de température. Employer une gaine sous-dimensionnée ou inadaptée dans l’un ou l’autre contexte relève plus d’une économie à court terme que d’une démarche responsable. Son coût, marginal dans une installation complète, n’a rien de comparable avec les frais induits par la remise en conformité.
Autre point fondamental : la stricte séparation des circuits. La norme NF C 15-100 rappelle qu’on ne mélange pas puissance (électricité 230 V) et communication (RJ45, alarmes, etc.) dans une même gaine, sous peine de créer des interférences. Cette contrainte reste trop souvent ignorée lors des petits travaux domestiques, mais elle revêt une importance majeure à l’heure de la maison connectée. En prévoyant d’emblée une gaine réservée à la domotique ou à l’informatique (quitte à la laisser vide), on s’assure une vraie évolutivité et la conformité à chaque étape de la vie de l’habitation.
Résumé des usages recommandés
- ICTA interior pour installations courantes dans les cloisons et planchers
- TPC extérieur/enterré pour passages soumis aux chocs ou à l’humidité
- Respect du code couleur et des séparations réglementaires pour chaque circuit
- Prévoir une ou plusieurs gaines dédiées aux réseaux de communication
Ce choix initial du type de gaine conditionne directement la conformité aux normes et la facilité de revente d’un bien, surtout s’il est contrôlé par un diagnostiqueur ou un notaire lors d’un changement de propriétaire. Privilégier la qualité se révèle toujours payant sur la durée.
Anticiper l’avenir : stratégies et astuces pour une installation électrique évolutive
Prendre le temps de dimensionner ses gaines et d’organiser le passage de câbles intelligemment évite bien des tracas. Cette anticipation est d’autant plus cruciale que les besoins domestiques évoluent à grande vitesse. L’exemple typique : la rénovation d’une maison familiale des années 1990, pensée à l’époque pour quelques appareils électroménagers, mais désormais sollicitée par une borne de recharge, des commandes domotiques et une connectivité réseau sans faille. Investir dans des gaines larges, poser des fils guides et respecter la règle du tiers, c’est voir plus loin que le seul chantier du moment.
Le montage de gaines surdimensionnées n’ajoute que quelques euros au devis global, mais il épargne des jours de travaux envahissants pour intégrer de nouvelles fonctionnalités à la maison. Autre conseil d’expert : utiliser dès l’origine des boîtes de tirage judicieusement placées, qui permettent d’intervenir par tronçons pour ajouter ou remplacer un circuit en un minimum d’efforts. Ce genre d’astuce, de plus en plus répandue, différencie les installations professionnelles des chantiers « bricolés » qui figent la configuration électrique.
L’importance d’anticiper s’étend enfin au suivi des évolutions réglementaires. En 2026, les exigences concernant la sécurité électrique et la gestion des réseaux de communication n’ont jamais été aussi strictes, avec des contrôles accrus lors des reventes ou des extensions de biens. Une veille régulière sur les normes, comme celles commentées dans les ressources en ligne telles que les études de marché sectorielles, s’avère judicieuse pour guider ses choix et garantir la pérennité de ses investissements techniques.
Repères pour préparer sereinement une installation évolutive
- Choisir toujours un diamètre supérieur d’une taille à la nécessité immédiate
- Tirer un fil aiguille dans chaque gaine préparer à l’ajout ultérieur de câbles
- Prévoir des boîtiers de tirage à chaque changement de direction important
- Respecter la séparation physique des réseaux (puissance, communication, alarme…)
- Documenter précisément les installations avec plans et photos
Maîtriser ces points de vigilance, c’est assurer la sécurité, la conformité et la valeur de son bien immobilier sur le long terme. Le marché de l’électricité résidentielle s’oriente toujours plus vers la modularité et la connectivité, invitant chacun à penser large pour ne jamais se sentir limité par son infrastructure technique initiale.
Combien de câbles en 2,5 mm² peut-on passer dans une gaine de 40 mm ?
La capacité recommandée pour des câbles de 2,5 mm² dans une gaine de 40 mm, en respectant la règle du tiers, est de 10 câbles maximum. Cette limite garantit une installation durable, facile à modifier et conforme aux bonnes pratiques professionnelles.
Pourquoi ne pas remplir une gaine de 40 mm à sa capacité maximale ?
Un remplissage à la capacité maximale complique nettement le tirage, majore les risques de surchauffe et empêche toute évolution future du réseau électrique. Respecter 33 % de remplissage préserve la sécurité et la flexibilité pour des ajouts.
Quels sont les risques d’un mauvais dimensionnement de gaine électrique ?
Un dimensionnement trop juste provoque une difficulté à faire passer les câbles, augmente le risque de dégradation des isolants par frottement et compromet la dissipation de chaleur, ce qui peut entraîner des incidents électriques ou incendies.
Les règles sont-elles différentes selon le lieu de pose de la gaine ?
Oui, une gaine posée dans un milieu chaud, à l’extérieur ou soumise aux chocs nécessite une sélection spécifique (type TPC, ICTA) et souvent un déclassement du nombre admissible de câbles selon la température et la configuration du parcours.
Faut-il prévoir des gaines distinctes pour les réseaux communication et puissance ?
Absolument, la norme NF C 15-100 interdit de mélanger dans une même gaine câbles d’énergie et câbles de communication (RJ45, alarme). Cette séparation évite les interférences électromagnétiques et prépare l’installation aux exigences futures.
