Alimenter un chauffe-eau ou des équipements puissants selon les heures creuses est devenu incontournable pour optimiser sa facture d’électricité, surtout dans les installations triphasées. Pourtant, le câblage d’un contacteur jour/nuit en triphasé impressionne souvent les particuliers et inquiète même certains professionnels. Ce guide livre les démarches claires, les erreurs à éviter et les astuces terrain pour garantir une installation contacteur robuste et conforme. Qu’il s’agisse de comprendre la logique du câblage triphasé ou de sécuriser chaque étape, l’objectif ici est un branchement électrique simple, durable et pensé pour rendre la gestion tarifaire vraiment automatique. Sans oublier les contrôles, la sécurité et l’entretien, facteurs clés pour une électricité domestique performante et sereine sur le long terme.
En bref :
- Le contacteur jour/nuit triphasé permet d’alimenter des équipements seulement pendant les heures creuses, réduisant la facture d’énergie.
- Le câblage exige rigueur, identification des bornes (L1, L2, L3, N) et respect des protections (disjoncteur, différentiel 30 mA).
- Le branchement doit isoler le circuit de commande (bobine A1/A2) de la puissance, avec des sections de câble adaptées.
- La sécurisation de l’intervention prime : coupure générale, vérification d’absence de tension, outils adaptés.
- Des tests électriques et des vérifications sont indispensables avant toute remise sous tension.
- Une maintenance régulière prolonge la durée de vie et améliore la sécurité électrique du système.
Comprendre le rôle du contacteur jour/nuit triphasé dans une installation domestique
L’utilisation d’un contacteur jour/nuit triphasé est aujourd’hui une solution de choix dans de nombreuses habitations modernes, notamment celles disposant d’un abonnement triphasé destiné à la gestion d’appareils énergivores. Son principe repose sur une logique très simple, mais d’une efficacité redoutable : automatiser la mise sous tension de circuits durant les périodes tarifaires avantageuses définies par le fournisseur d’électricité. Contrairement au circuit monophasé classique, qui ne gère qu’une seule phase, le triphasé simultanément commute trois phases distinctes (L1, L2, L3) et le neutre, ce qui implique une plus grande puissance disponible, une répartition plus efficace des charges et la possibilité d’alimenter des équipements puissants comme un ballon d’eau chaude familial ou un circuit de chauffage d’appoint.
L’activation du contacteur jour/nuit est déclenchée par le signal « heures creuses » émis généralement depuis un compteur communicant (Linky, par exemple) dans l’habitat résidentiel. Cet ordre active la bobine interne du contacteur, provoquant un claquement net et la fermeture de ses contacts de puissance. Les circuits concernés reçoivent alors l’alimentation nécessaire, uniquement pendant la plage tarifaire souhaitée. Quand la plage d’heures creuses s’achève, l’absence de signal coupe automatiquement le courant vers les appareils sélectionnés. Cette gestion automatique permet d’éviter tout oubli manuel et assure un pilotage fiable pour économiser l’énergie sur le long terme.
Au quotidien, la différence d’utilisation est palpable. Dans une maison équipée d’un chauffe-eau triphasé, la consommation d’eau chaude se fait souvent à des heures fixes. Un foyer de 4 personnes, par exemple, pourrait solliciter son ballon d’eau chaude entre 50 et 70 heures par mois. Sans horloge programmateur ou contacteur jour/nuit, la résistance fonctionnerait à plein tarif, impactant la facture de plusieurs centaines d’euros annuels. En exploitant le câblage triphasé optimal, le basculement automatique réduit significativement le coût tout en allongeant la durée de vie des équipements, puisqu’ils ne chauffent plus inutilement lors des heures pleines.
Ce dispositif trouve aussi toute son utilité en zone rurale, dans des résidences anciennes modernisées ou lors d’extensions où la puissance appelée nécessite impérativement du triphasé. Plus efficace, plus sécuritaire et entièrement intégrable dans une solution de domotique, le contacteur jour/nuit triphasé devient l’allié de toutes les démarches d’efficacité énergétique en 2026. Il adresse autant les besoins d’économies individuelles que les enjeux collectifs liés à la sobriété énergétique.
Schéma de câblage et logiques de branchement d’un contacteur jour/nuit triphasé
Comprendre le schéma de branchement d’un contacteur jour/nuit triphasé est crucial pour limiter les erreurs lors de la réalisation ou de la maintenance de l’installation. Chaque modèle présente des bornes clairement identifiées, habituellement notées 1, 3, 5 pour l’arrivée des trois phases (L1, L2, L3) et 2, 4, 6 pour le départ vers l’appareil (généralement un chauffe-eau ou un chauffage). Selon le constructeur, la présence d’une borne N pour le neutre est indispensable dès lors que la charge utilise celui-ci. Les bornes de commande de la bobine sont quant à elles désignées A1 et A2, généralement pour l’arrivée du signal tarifaire et du neutre de commande.
Ce respect de la nomenclature est loin d’une simple formalité. Une inversion phase/neutre, un mauvais raccord ou un oubli de serrage engendrent des pannes, parfois invisibles durant les premiers jours, mais dangereuses à moyen terme. Pour limiter ces risques, le repérage des fils par codes couleur (marron/noir pour phases, bleu pour neutre, parfois rouge/orange pour le signal heures creuses) facilite grandement l’identification future lors des opérations de dépannage.
La logique du câblage triphasé implique plus qu’un simple raccordement. Chaque branchement doit résister aux intensités prévues sans générer d’échauffement intempestif. Si l’ampérage ou la chute de tension devient anormal dès la mise sous charge, la première vérification concerne le respect des couples de serrage sur chaque borne, l’intégrité des conducteurs et la cohérence entre la section du fil et la puissance appelée. À titre d’exemple, la résistance d’un ballon triphasé de 9 kW répartit sa charge sur trois conducteurs de 2,5 mm² chacun, alimentés via un disjoncteur 20 A classiquement dédié.
Le pilotage de la bobine, cœur du système, dépend enfin du raccord entre le compteur (souvent Linky) et les bornes de commande. Le fil de phase commandée (signal heures creuses) venant du compteur doit impérativement être protégé par un disjoncteur miniature 2 A pour garantir la sécurité électrique. Un oublisolé détériore rapidement la bobine du contacteur ou déclenche des déclenchements intempestifs.
| Élément | Rôle principal | Erreur fréquente | Conséquence |
|---|---|---|---|
| Contacteur jour/nuit triphasé | Bascule la puissance selon le signal tarifaire | Bornes inversées | Déséquilibre ou panne |
| Disjoncteur 2 A | Protège la commande de la bobine | Calibre surdimensionné | Surchauffe à la bobine sous défaut |
| Câble 2,5 mm² | Alimente la puissance | Sous-dimensionnement | Chauffe des conducteurs |
| Protection différentielle 30 mA | Assure la sécurité des personnes | Oubli de la protection | Danger d’électrocution |
Comment nettoyer une cuve à fioul en plastique pour récupérer l’eau efficacement
Étapes pour installer un contacteur jour/nuit triphasé en toute sécurité
La sécurité reste la priorité lors du branchement électrique d’un contacteur en triphasé. Les conséquences d’une simple erreur de serrage ou d’un câble sous-dimensionné peuvent aller de la panne bénigne à l’incident majeur, mettant potentiellement l’intégrité du tableau en péril. Toute opération débute invariablement par la coupure du disjoncteur général et la condamnation de l’alimentation (cadenas, étiquette), suivies d’une vérification systématique de l’absence de tension à l’aide d’un VAT ou multimètre fiable : aucune tolérance n’est possible à ce stade.

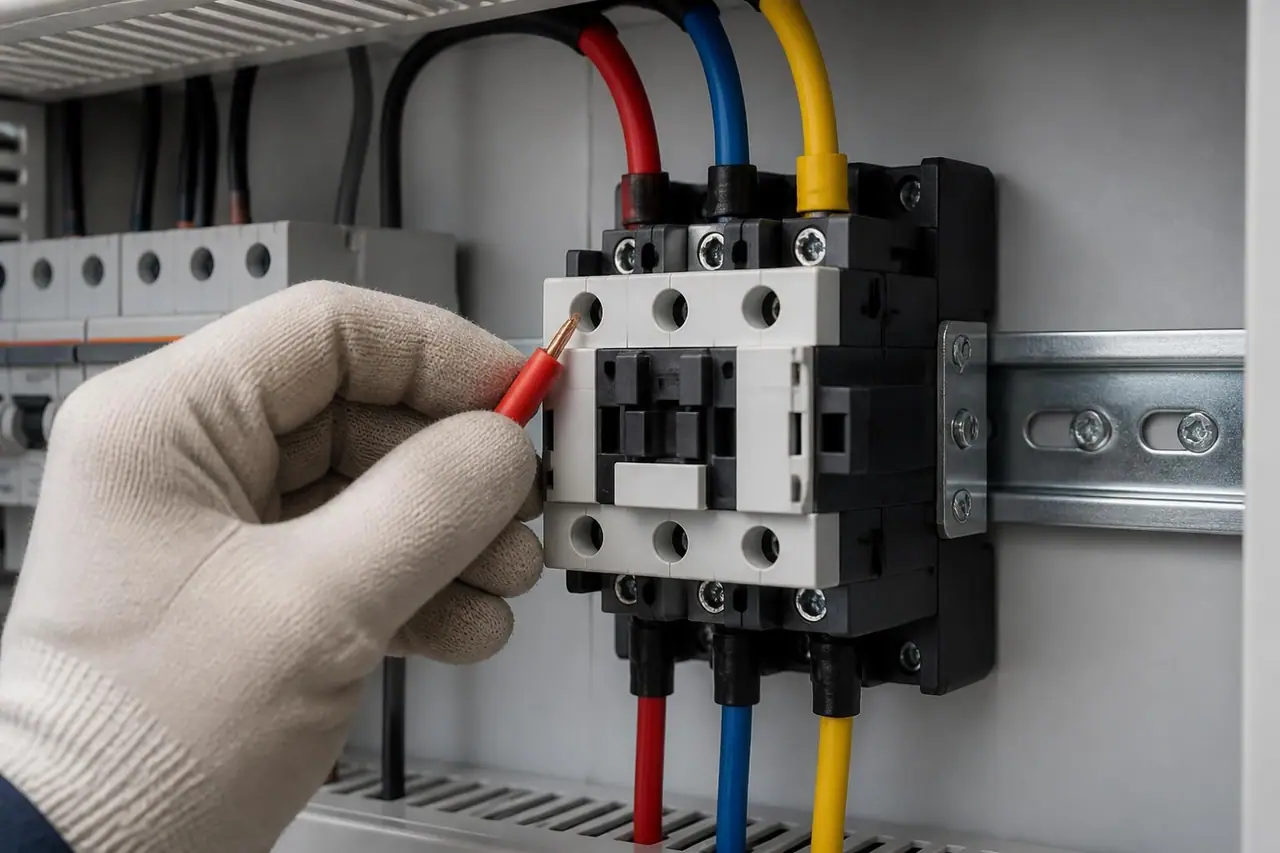

Le placement du contacteur sur le rail DIN se fait ensuite, de préférence à proximité directe du disjoncteur qui protégera le circuit concerné. L’installation exige une ventilation minimale et un espace suffisant pour garantir l’accessibilité et éviter le croisement des fils, point souvent négligé dans les tableaux trop « compacts ».
Le raccordement des phases et du neutre se fait avec des câbles pré-dénudés sur 8 à 12 mm, embouts sertis si les fils sont souples, et insertion rigoureuse dans les bornes prévues. Un couple de serrage insuffisant mène très vite à des points de chauffe. Côté commande, le fil commandé « heures creuses » venant du compteur est amené en A1, neutre sur A2, via leur propre disjoncteur 2 A. Cette modélisation garantit qu’aucune surintensité ne vienne endommager l’enroulement, particulièrement fragile.
La liste suivante reprend les gestes essentiels à retenir pour chaque intervention :
- Coupure de l’alimentation générale, condamnation effective
- Vérification d’absence de tension sur toutes les phases et le neutre
- Montage sur rail DIN, espace suffisant pour la ventilation
- Sertissage et repérage des fils (phases, neutre, signal)
- Serrage contrôlé des bornes selon la valeur constructeur (généralement 2,5 Nm)
- Connexion de la commande via disjoncteur et contrôle de la présence d’un différentiel 30 mA
- Vérification de la logique du circuit avant toute remise sous tension
Tests électriques, contrôle de fonctionnement et erreurs typiques en triphasé
Après installation, chaque contacteur jour/nuit triphasé doit subir toute une série de tests pour garantir une sécurité électrique parfaite et valider le bon fonctionnement. Ces tests se concentrent sur plusieurs axes : mesures de tensions entre phases et entre phase et neutre, test du déclenchement automatique en « auto », contrôle mécanique du contacteur et vérification du différentiel.
Le contrôle commence par la remise progressive sous tension du tableau. À ce stade, l’usage du multimètre s’impose pour vérifier la cohérence des tensions : environ 400 V entre deux phases, et environ 230 V entre chaque phase et le neutre. Des valeurs décalées indiquent un éventuel déséquilibre ou un serrage médiocre.
Réaliser ces mesures n’est pas anodin. Un écart important ou une borne anormalement chaude lors de la mise en charge (chauffe-eau en marche forcée) signale généralement un défaut localisé sur la connexion. Une température supérieure à 55°C mesurée sur une borne neutre ou une phase doit mener à un arrêt immédiat et un resserrage contrôlé. De plus, une chute de tension de plus de 10 V entre entrée et sortie du contacteur, sous charge, désigne une détérioration du contact qu’il convient de traiter au plus vite.
Il existe des erreurs fréquentes observées sur le terrain :
- La commande fonctionne en marche forcée mais jamais en automatique : problème de signal heures creuses
- Le contacteur reste collé en permanence : sélection sur « marche forcée » non corrigée ou bobine soudée
- Déclenchements intempestifs du différentiel : défaut d’isolement au niveau de l’appareil raccordé ou humidité dans les connexions
- Gaine thermique mal posée : câble dénudé apparent, oxydation accélérée
- Tableau surchargé : files compressés, échauffements et pannes récurrentes
Le diagnostic rapide de ces situations permet de réduire l’immobilisation du circuit et de limiter l’impact sur la vie quotidienne. Un simple test mécanique du bouton du contacteur suffit souvent à lever le doute, à condition que l’alimentation et le signal tarifaire soient présents.
Optimiser l’énergie, gérer la maintenance et anticiper les évolutions
Adopter un contacteur jour/nuit triphasé, c’est aussi s’engager pour une consommation réduite et maîtrisée. L’efficacité dépend du bon usage du mode auto, du respect du serrage et de l’inscription des plages d’heures creuses dans le contrat, adapté annuellement selon les zones géographiques. Une facture réduite débute par une programmation rigoureuse de l’horloge programmateur et l’exclusion systématique du mode « 1 » sauf situation d’urgence.
La maintenance de l’installation est aussi un pilier de la sécurité électrique. Un contrôle bi-annuel du serrage, une vérification du déclenchement différentiel et un dépoussiérage minutieux du tableau rallongent efficacement la durée de vie des équipements. La gestion tarifaire s’en voit mécaniquement optimisée, car un contacteur bien entretenu commute sans à-coups, évitant les arrêts imprévus ou les cycles partiels.
Dans l’usage quotidien, d’autres habitudes viennent renforcer l’intérêt économique : adapter la température du ballon pour limiter l’entartrage, éviter la surcharge lors de l’ajout d’un nouvel appareil en triphasé, contrôler la capacité des protections à chaque évolution de l’installation, sont autant de gestes qui rendent l’ensemble pérenne.
Par ailleurs, la domotisation croissante des tableaux électriques en 2026 ouvre la porte à un pilotage plus fin, avec diagnostics à distance, alertes sur les cycles anormaux et simulations d’économie potentielles. Pour chacun, particulier ou professionnel, la conscience de ces enjeux garantit une installation à la fois économique et résiliente, apte à répondre aux exigences d’un réseau toujours plus sollicité et évolutif.
Quelle section de câble choisir pour la bobine et la puissance ?
Pour la bobine (bornes A1/A2), 1,5 mm² suffit généralement, protégé par un disjoncteur 2 A. Pour la puissance, on privilégie du 2,5 mm² avec un disjoncteur 20 A sur chaufferie ou radiateur triphasé. Sur de grandes longueurs, le 4 mm² offre plus de sécurité.
Est-ce risqué de laisser le contacteur sur marche forcée ?
Ce n’est pas directement dangereux si l’installation est conforme, mais cela supprime tout gain tarifaire et sollicite inutilement l’appareil. Il faut limiter à 24 h maximum le mode forcé, puis revenir en automatique pour profiter des économies.
Doit-on installer un différentiel 30 mA dédié pour le contacteur ?
La protection différentielle 30 mA en tête de rangée est obligatoire pour la sécurité des personnes. Elle protège l’ensemble du circuit, même si le contacteur lui-même ne réalise pas ce rôle. Le disjoncteur 2 A protège la commande, et un disjoncteur adapté protège la puissance.
Que faire si le contacteur fonctionne en marche forcée mais jamais en automatique ?
Vérifiez d’abord la présence du signal heures creuses à la bobine (sur A1) au moment voulu, l’état du disjoncteur 2 A ou le câblage. Si le signal n’arrive jamais, la panne vient du compteur ou du raccordement du fil pilote.
Comment vérifier un bon fonctionnement après branchement ?
On doit mesurer environ 400 V entre deux phases, 230 V entre chaque phase et le neutre, et une activation franche du contacteur en position auto, synchrone avec l’arrivée du signal heures creuses. Toute chute de tension anormale, borne chaude ou bruit prolongé indique un défaut à corriger.
