Raccorder plusieurs fils dans un domino électrique soulève des questions essentielles pour tous ceux qui s’occupent du câblage domestique ou professionnel. Entre exigences de sûreté électrique et bonne pratique, le respect des normes électriques s’impose comme une étape incontournable pour prévenir tout risque d’incendie. Alors, comment choisir le bon connecteur ? Jusqu’où pousser la capacité du domino sans compromettre la fiabilité de la connexion ? Cet article fait le point sur les solutions éprouvées, les pièges à éviter et les astuces pour sécuriser toutes vos installations électriques, de la boîte de connexion aux équipements les plus modernes.
En bref :
- Il est possible de connecter plusieurs fils dans un domino électrique, mais jamais plus de deux par borne pour les modèles classiques, sauf mention expresse du fabricant.
- Les bornes automatiques type Wago acceptent jusqu’à 8 fils selon leur conception, offrant une alternative fiable pour les raccordements multiples.
- Un bon serrage des fils et la conformité à la capacité du domino préviennent échauffements et coupures de courant.
- Respecter la longueur de dénudage recommandée (entre 10 et 11 mm) garantit une jonction optimale et sécurisée.
- Vérifier régulièrement l’état des connexions et choisir le bon matériel contribue à la tranquillité sur le long terme.
Domino électrique et raccordement multiple : comprendre les possibilités selon le matériel
L’usage d’un domino électrique pour assembler plusieurs fils surgit lors des travaux sur des circuits d’éclairage, des branchements de prises ou des extensions de câblage domestique. Mais jusqu’où peut-on aller dans la mutualisation des conducteurs par borne sans risquer des dysfonctionnements ou incidents majeurs ? Le choix du matériel est déterminant, car tous les dominos ne se valent pas, que ce soit en termes de capacité, de praticité ou de normes de sécurité électrique.
Par exemple, les dominos à vis d’entrée de gamme tolèrent deux fils par entrée au maximum – et toujours pour des sections compatibles entre elles, telles que deux conducteurs de 2,5 mm² ou un duo 2,5 mm² et 1,5 mm². Cette limite vise à prévenir le relâchement des contacts, une cause fréquente de points chauds et de courts-circuits. Avec l’émergence des bornes automatiques Wago, les possibilités se sont élargies : certains modèles accueillent jusqu’à trois ou même cinq fils de diamètre équivalent, tout en garantissant une pression de contact stable grâce à un système de ressort interne.
Les professionnels du bâtiment apprécient de plus en plus les borniers modulaires pour répartir l’alimentation sur plusieurs circuits dans les tableaux électriques, particulièrement lors de raccordements triphasés à 5 fils. La diversité des connecteurs et leur adaptation aux contextes d’installation encouragent une évolution des normes et pratiques, permettant d’optimiser la sécurité sans freiner la créativité ou le besoin de personnalisation.
Toute opération de regroupement de plusieurs fils dans un domino impose une attention portée aux caractéristiques du matériel :
- Section maximale supportée par entrée (exprimée en mm²)
- Nombre de conducteurs autorisé par borne
- Présence ou non d’une double isolation (pour les environnements exigeants)
- Normes de conformité (notamment la NF C 15-100 en France)
S’équiper du bon modèle fait toute la différence entre un câblage ordonné, évolutif et une installation vulnérable à la moindre surchauffe.
Dominos classiques, bornes automatiques et borniers modulaires : guide comparatif

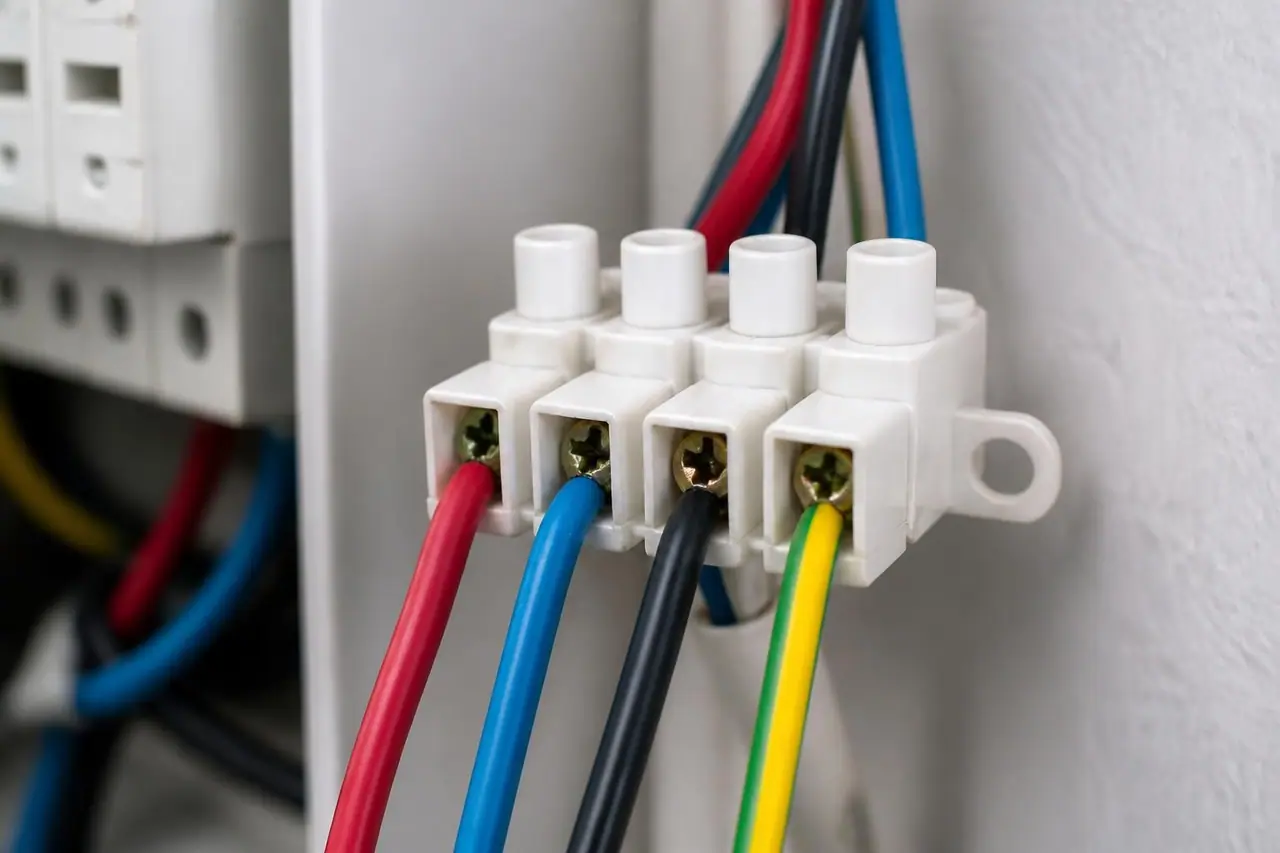

L’évolution du domino électrique au fil des décennies reflète l’innovation dans l’univers du branchement de plusieurs fils. Le domino à vis, figure traditionnelle, domine encore les installations domestiques : économique, accessible et polyvalent, il nécessite toutefois une vigilance accrue lors du serrage. À l’inverse, la borne automatique supprime les doutes liés à la pression, tout en accélérant le travail. Quant au bornier modulaire, il s’impose dans les installations à fort trafic, telles que les panneaux ou répartiteurs électriques.
| Type de connecteur | Section des fils (mm²) | Nombre maximal de fils | Usage recommandé |
|---|---|---|---|
| Domino à vis standard | 1,5 à 2,5 | 2 (ou 1 de 2,5 + 1 de 1,5) | Câblage domestique courant |
| Borne automatique Wago 2273 | 0,75 à 2,5 | 3 à 5 selon modèle | Dérivations et extensions multiples |
| Répartiteur/bornier modulaire | variable, jusqu’à 16 | 4 à 12 | Tableaux électriques professionnels |
Sécurité électrique : les normes et les gestes à connaître pour relier plusieurs fils dans un domino
Pour tout câblage domestique, la sécurité électrique reste la priorité absolue. Les textes régissant l’installation, notamment la norme NF C 15-100, précisent les limites autorisées : jamais plus de deux conducteurs par borne sur un domino classique, sauf mention du fabricant ou usage de bornes spécialisées. Le non-respect de cette règle expose le système à des échauffements intempestifs, sources potentielles de court-circuit et de risques d’incendie.
Le serrage des fils représente un autre enjeu critique. Un fil mal serré, ou au contraire trop écrasé, peut entrainer une surchauffe par effet Joule (la fameuse loi P = R x I²). Pour éviter toute dérive, l’utilisation d’un tournevis dynamométrique est recommandée, garantissant un couple de serrage optimal (généralement entre 0,4 et 0,8 Nm).
Les étapes incontournables avant tout branchement multiple :
- Coupure de l’alimentation électrique générale et vérification de l’absence de tension.
- Dénudage précis sur 10-11 mm : trop peu, le contact est imparfait ; trop, le cuivre reste à nu.
- Nettoyage des conducteurs (pas d’oxydation ni de brins coupés).
- Insertion complète de chaque fil jusqu’à la butée.
- Serrage régulier et test de maintien (tirer légèrement sur chaque conductor).
L’environnement d’installation s’ajoute au cahier des charges : une boîte de dérivation publique ou soumise à l’humidité exige, par exemple, des connecteurs dotés d’un indice de protection IP adapté. L’utilisation de gaines isolantes et de connecteurs disposant de normes CE ou NF est donc à privilégier, en particulier dans les pièces à risques comme les cuisines ou salles de bain.
Erreurs à éviter et signaux d’alerte sur les installations électriques
Forcer plusieurs fils dans un domino sous-dimensionné, regrouper des sections incompatibles ou amalgamer fils de terre, phase et neutre au même niveau sont autant d’erreurs fatales pour l’intégrité de l’installation. Les signes d’une connexion électrique défaillante – odeur de plastique chaud, boîtier légèrement déformé ou noirci, lumière vacillante – imposent une intervention immédiate.
Dans les situations complexes, privilégier l’avis d’un professionnel et se référer aux ressources telles que ce guide sur l’installation de spots LED au plafond reste une bonne pratique électrique.
Étudiant et RSA : êtes-vous éligible ?
Bien choisir son domino électrique et savoir adapter selon le nombre de fils
La diversité des solutions de connexion électrique s’est étoffée ces dernières années, facilitant la vie des bricoleurs avertis et des professionnels électrotechniciens. Mais ce progrès technique ne saurait occulter la nécessité de choisir un connecteur adapté au nombre et à la section des fils en présence. À chaque configuration, sa réponse adaptée.
Pour un circuit lumineux à trois points, un domino classique à deux bornes suffit le plus souvent. Dans les situations où il s’agit de regrouper quatre à huit fils de terre, les borniers modulaires (à installer sur rail dans le tableau) sont conseillés. La facilité d’accès à chaque borne et la visibilité de la connexion sont des atouts indéniables pour la maintenance et le dépannage.
Certains modèles de bornes automatiques innovent en présentant une transparence du boîtier, permettant de vérifier l’insertion des fils. D’autres proposent même des indicateurs de tension ou de présence de courant, ajoutant une couche de sérénité qui séduit les techniciens les plus exigeants.
Voici quelques critères à prendre en compte lors du choix du domino :
- Matériau du boîtier (plastique autoextinguible conseillé)
- Compatibilité avec les fils rigides ou multifilaires
- Facilité de réutilisation ou démontage
- Capacité maximale par borne/nombre de positions disponibles
L’ergonomie et la robustesse du domino sont d’autant plus importantes dans les habitations récentes soumises à la règlementation thermique, où chaque détail doit être optimisé, jusqu’à la préparation des plans de travail pour plaques à induction.
Exemple pratique : l’installation d’une borne multiple dans une rénovation complète
Dans un logement ancien, il n’est pas rare de devoir regrouper plusieurs circuits dans une même boîte de dérivation. Utiliser un domino mal adapté multiplie les interventions futures. En misant sur un bornier modulaire avec repérage, il devient possible d’organiser proprement tous les conducteurs, en associant chaque câble à sa fonction (éclairage, prises, volets). Ce gain de temps lors des interventions ultérieures justifie l’investissement initial et protège durablement contre les risques d’incident électrique.
Étapes et conseils pour réussir un raccordement multiple sans danger
Pour garantir une connexion fiable, chaque étape du branchement multiple doit être exécutée avec soin. Voici la marche à suivre pour minimiser les risques d’incident et assurer la longévité de l’installation :
- D’abord, couper l’alimentation et vérifier l’absence de tension sur le circuit.
- Dénuder chaque conducteur sur la longueur exacte (10 à 11 mm, selon le tableau des spécifications fabricants).
- Insérer chaque fil jusqu’à la butée, sans écraser ni plier les brins pour éviter les faux contacts.
- Utiliser pour les dominos à vis un tournevis dynamométrique afin de respecter la force de serrage recommandée, ce qui évite tout desserrage progressif.
- S’assurer qu’aucun brin de cuivre ne dépasse du domino. Recourir si besoin à des manchons pré-isolés pour renforcer la sécurité.
- Protéger le tout avec une boîte étanche, notamment dans les locaux humides ou soumis à condensations.
Il est conseillé, surtout pour les installations soumises à des vibrations (ascenseurs, ateliers, garages), de privilégier des bornes à ressort ou à vis renforcée. Pour les interventions régulières et les circuits évolutifs, choisir des connecteurs réutilisables est un vrai gain de temps et de sécurité.
Enfin, tester la tenue de chaque connexion avant la remise sous tension évite les mauvaises surprises. Un simple testeur de continuité permet de s’assurer que chaque fil est correctement inséré et que la connexion est sécurisée.
Tableau pratique : étapes et points-clés pour un branchement multiple sécurisé
| Étape | Recommandation | But |
|---|---|---|
| Coupure de courant | Disjoncteur sur OFF, test de tension | Sécurité du travailleur |
| Dénudage précis | 10-11 mm, pas d’excès | Meilleur contact électrique |
| Choix du domino | Section et capacité adaptées | Éviter les surcharges |
| Insertion des fils | Jusqu’à la butée, brins non exposés | Limiter le risque de faux contacts |
| Serrage règlementaire | Tournevis dynamométrique ou levier automatique | Stabilité de la connexion |
| Vérification finale | Test de traction léger, puis testeur de continuité | Connexion fiable et pérenne |
Contrôle, entretien et repérage : garantir la longévité de vos connexions multiples
Une installation électrique ne se fige pas dans le temps : petits ajustements, ajouts, maintenance… Pour éviter toute mauvaise surprise, il est pertinent de vérifier régulièrement l’état des dominos et des branchements dans les boîtes de dérivation. Un examen visuel annuel, couplé à une mesure de la température à l’aide d’un thermomètre infrarouge, permet d’anticiper les pannes et repérer les prémices de surchauffe.
Les signes à surveiller incluent :
- Apparition de traces noires ou odorantes sur le domino ou la boîte de dérivation
- Serrage moins ferme lors d’un contrôle physique
- Connexion qui s’échauffe de façon anormale après quelques heures de fonctionnement
- Lumière clignotante ou prises instables
Dans ces cas, il ne faut pas hésiter à débrancher l’installation et à changer le connecteur concerné. Prévoir un marquage des fils lors des opérations de maintenance accélère les interventions futures et limite les erreurs de raccordement lors de modifications de circuits.
L’avenir du domino électrique se dessine autour de la fiabilité, de la sécurité et d’un entretien facilité pour répondre aux demandes croissantes en matière d’électricité connectée et d’optimisation énergétique.
Combien de fils peut-on connecter dans un domino électrique classique ?
Dans un domino électrique classique à vis, il est recommandé de ne jamais dépasser deux fils par borne. Certains modèles automatiques type Wago peuvent accepter entre 3 et 8 fils selon leur conception, mais il faut toujours respecter les indications du fabricant et les normes électriques en vigueur.
Quel est le risque si l’on force trop de fils dans une borne ou un domino ?
Forcer plus de fils que la capacité prévue crée des points de surchauffe et des contacts imparfaits, augmentant fortement les risques d’incendie ou de court-circuit. Un mauvais serrage peut également conduire à des coupures de courant ou à des appareils défectueux. Respecter la capacité du domino est une bonne pratique électrique essentielle.
Comment savoir si ma connexion électrique est sûre ?
Assurez-vous que chaque fil est correctement inséré, bien serré, sans cuivre apparent en dehors du domino. L’usage d’un tournevis dynamométrique est conseillé. En cas de doute, vérifiez la température de la connexion après usage, inspectez toute trace de chauffe ou de corrosion, et réalisez un test de continuité pour valider le contact.
Quand faut-il préférer un bornier modulaire à un simple domino ?
Un bornier modulaire est recommandé lorsqu’il est nécessaire de connecter plus de deux ou trois fils par point de connexion, ou lorsque la sécurité et la clarté du câblage prennent le pas sur la compacité. Dans les tableaux électriques ou pour des répartitions de terre, c’est la solution professionnelle par excellence.
Faut-il changer un domino chauffant ou odorant même s’il fonctionne encore ?
Absolument. Un domino qui chauffe ou dégage une odeur est un signe clair de mauvais contact ou de surcharge. Le remplacer sans attendre prévient tout risque de sinistre électrique et assure la sécurité de l’installation dans la durée.
