Dans un contexte où l’électricité domestique occupe une place centrale dans la rénovation des logements, savoir installer un télérupteur Merlin Gerin Multi 9 TL se révèle essentiel pour moderniser son système d’éclairage. Ce dispositif, plébiscité pour la gestion de plusieurs points d’allumage depuis des zones différentes, conjugue sécurité, praticité et conformité aux dernières normes techniques. Ce guide explore les principales étapes et précautions pour un branchement électrique fiable, tout en détaillant les schémas de câblage, les astuces de montage et les règles à suivre pour réussir l’installation du télérupteur Multi 9 TL. L’objectif ? Permettre à chacun, professionnel ou particulier averti, d’optimiser sa commande d’éclairage de façon sûre, durable et évolutive.
- Le télérupteur Merlin Gerin Multi 9 TL permet de contrôler un ou plusieurs points lumineux depuis plusieurs endroits différents.
- Un schéma de câblage précis est indispensable pour éviter toute erreur de branchement électrique.
- La distinction entre circuit de commande et circuit de puissance garantit la sécurité de l’installation.
- Respecter les couleurs des fils, l’ordre de connexion et les sections de câble est crucial.
- L’adaptation à la domotique et la facilité d’ajout de points d’allumage offrent une grande évolutivité.

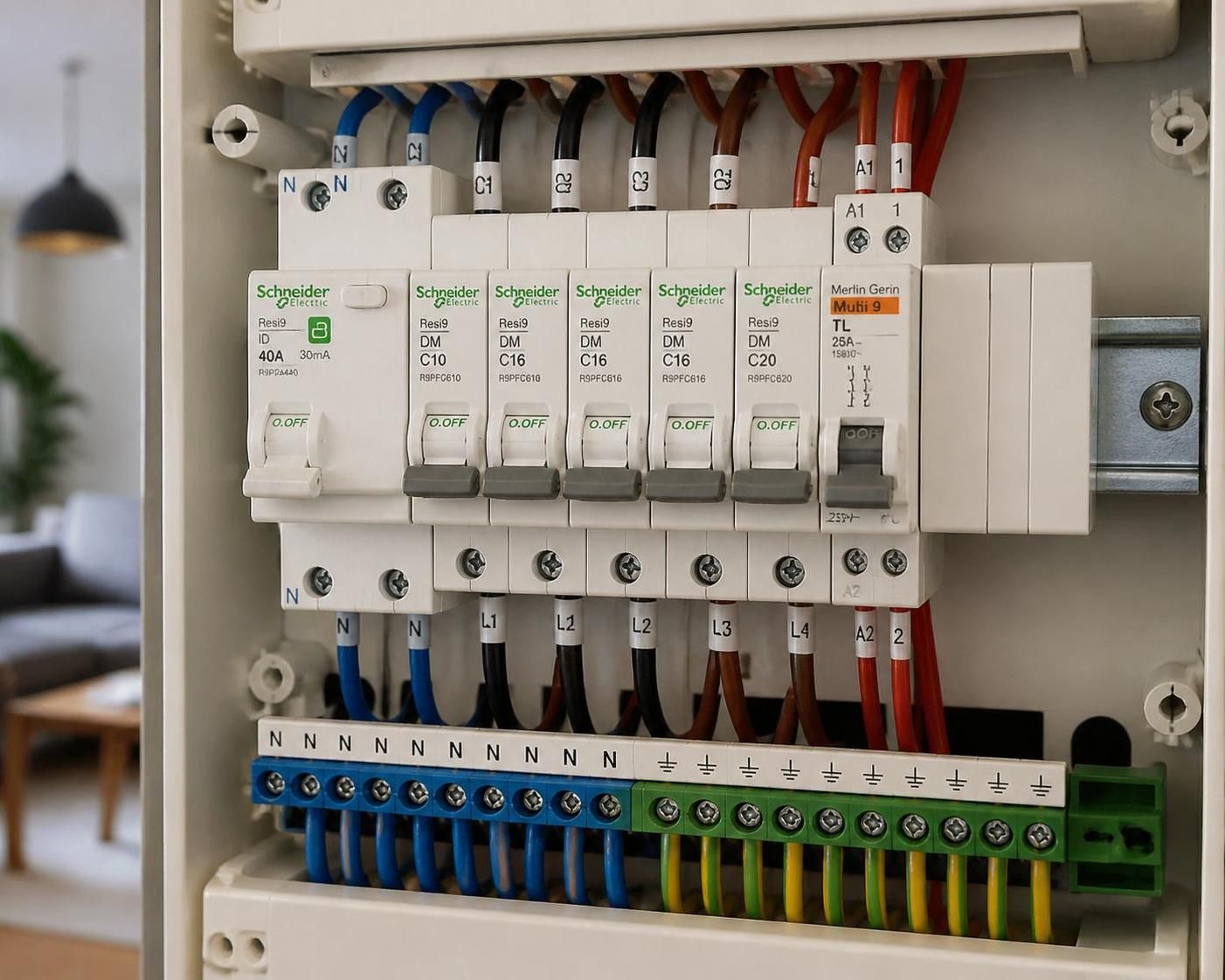

Schéma de branchement et identification des bornes essentielles du télérupteur Merlin Gerin Multi 9 TL
Avant d’entamer toute manipulation, la compréhension du schéma de branchement est fondamentale. Le télérupteur Merlin Gerin Multi 9 TL propose une organisation intelligente de ses connexions, réparties sur quatre bornes stratégiques identifiées comme A1, A2, 1 et 2. Concrètement, la borne A1 reçoit le retour de phase des boutons poussoirs, tandis que A2 accueille le neutre du circuit de commande. La borne 1 sert pour la phase permanente en provenance directe du disjoncteur, et la borne 2 assure le retour lampe, orienté vers les sources lumineuses.
La maîtrise de cette topologie évite les erreurs typiques qui conduisent à des dysfonctionnements, comme un va-et-vient bloqué ou un éclairage inopérant. Pour illustrer, imaginons le cas d’un logement rénové en 2026, dont le propriétaire souhaite moderniser le couloir central par l’ajout de plusieurs points de commande. L’étude du manuel technique Merlin Gerin propose un diagramme explicite, détaillant le positionnement des fils bleu (neutre), rouge (phase), orange (retour bouton poussoir), et violet (retour lampe). L’utilisation d’un câble de section 1,5 mm² pour chaque liaison n’est pas anodine : elle répond à la nécessité de fiabilité et de respect de la norme NF C 15-100.
Voici une synthèse visuelle des connexions à prévoir :
| Borne | Description | Couleur du fil |
|---|---|---|
| A2 | Alimentation de la bobine (neutre) | Bleu |
| A1 | Impulsion de commande (bouton poussoir) | Orange |
| 1 | Apport énergétique au contact (phase) | Rouge |
| 2 | Distribution vers le luminaire (retour lampe) | Violet |
Repérer précisément chaque fil grâce aux codes couleur simplifie la maintenance future. En cas de doute, l’étiquetage préalable ou la réalisation d’un schéma annoté du tableau électrique s’impose comme une précaution logique et efficace pour tout bricoleur averti. Cette méthode s’intègre parfaitement à tout guide d’installation d’un système de commande d’éclairage moderne.

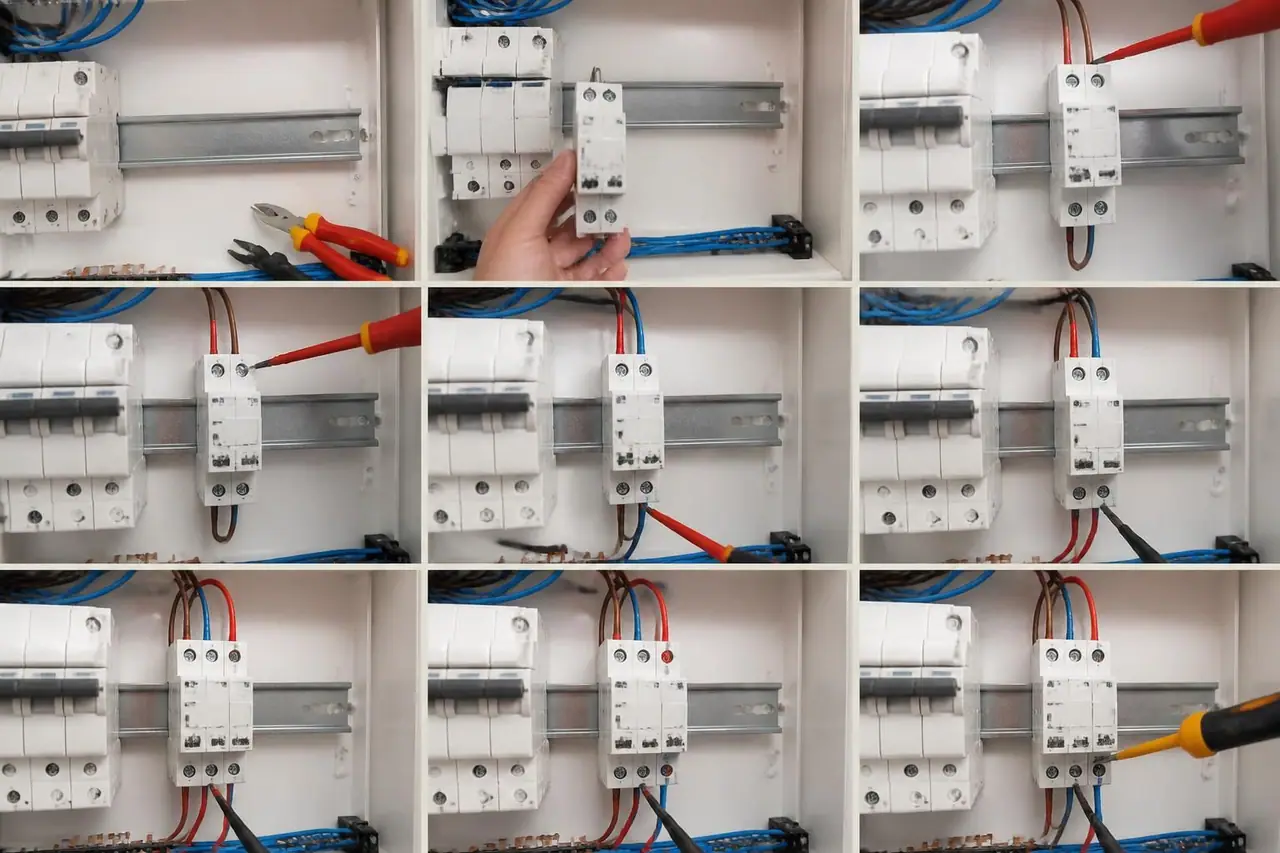

Étapes de montage pour une commande d’éclairage avec le télérupteur Merlin Gerin Multi 9 TL
L’installation du télérupteur débute systématiquement par une mesure de sécurité : basculer le disjoncteur principal pour couper l’alimentation. Dès lors, le Multi 9 TL peut être solidement clipsé sur le rail DIN du tableau électrique. L’étape suivante consiste à préparer les fils, les dénuder sur 10 mm, puis vérifier leur intégrité avant connexion, tout en respectant le code couleur français.
Le montage s’effectue en deux temps : câblage du circuit de commande puis branchement du circuit de puissance. Côté commande, le fil bleu part du disjoncteur neutre vers la borne A2. Les boutons poussoirs, idéalement situés aux points stratégiques de la pièce, sont raccordés en parallèle : un fil rouge relie leur borne P ou L au disjoncteur phase, tandis qu’un fil orange va de l’autre borne du poussoir jusqu’à A1 sur le télérupteur. Cette configuration permet à chaque occupant, comme une famille nombreuse dans une grande maison, de commander l’éclairage d’un même couloir depuis différentes entrées, sans aucun désordre électrique.
Pour le circuit de puissance, la phase rouge rejoint la borne 1, puis le fil violet de la borne 2 alimente la douille ou le plafonnier sélectionné. Simultanément, tous les neutres (bleus) des lampes convergent vers un bornier commun, issu du tableau, tandis que la terre (vert-jaune) part du bornier de répartition pour sécuriser l’ensemble de l’installation.
Voici les principales étapes de montage à respecter :
- Isolation du tableau électrique et vérification de l’absence de tension.
- Fixation du télérupteur Multi 9 TL sur le rail DIN.
- Préparation et identification des fils selon le code couleur.
- Câblage du circuit de commande (neutre et boutons poussoirs).
- Branchement du circuit de puissance (phase, retour lampe et neutre lampes).
- Contrôle du serrage de chaque bornier et tirage-test de chaque fil.
- Mise sous tension pour essai fonctionnel du système.
Chaque pression sur un bouton poussoir envoie une brève impulsion via le fil orange, déclenchant la bobine du télérupteur et allumant ou éteignant le point lumineux choisi. Cette logique de fonctionnement, éprouvée dans l’immobilier neuf comme en rénovation, séduit par sa simplicité et l’absence de composants électroniques fragiles.
Parement métallique : comprendre son entretien, sa durée de vie et son coût réel sur 30 ans
Précautions de sécurité et bonnes pratiques pour réussir son installation électrique avec un télérupteur
Maîtriser les aspects techniques d’une installation télérupteur ne saurait se faire sans prêter une attention toute particulière à la sécurité. Un tableau bien conçu commence toujours par un testeur de tension pour s’assurer de l’absence de courant. Ensuite, la rigueur dans la disposition des conducteurs devient primordiale. Par exemple, dans un logement rénové par un professionnel expérimenté en 2026, chaque fil est soigneusement étiqueté pour éviter toute confusion lors d’une intervention ultérieure.
Les bornes du télérupteur Merlin Gerin Multi 9 TL sont conçues pour une insertion facilitée des fils, avec vis à serrer fermement – mais jamais à forcer, afin de ne pas endommager la connectique. Un contrôle visuel et manuel est recommandé : tirer délicatement sur chaque fil pour s’assurer qu’il ne glisse pas hors de la borne en cas de vibration ou de tension inopinée. Ce geste peut sembler anodin mais il constitue une des garanties les plus sûres contre les problèmes de faux contact ou d’échauffement anormal, causes fréquentes d’incendie domestique selon les statistiques récentes citées dans les rapports de la Commission de Sécurité Électrique.
Dans une perspective de durabilité, privilégier les extensions du réseau par boîte de dérivation accessible, équipée de connecteurs à ressort, garantit la stabilité du système ainsi qu’un entretien facilité. Installer un luminaire supplémentaire ou intégrer un détecteur de mouvement se réalise alors sans ouvrir le tableau principal, une solution favorisée dans la domotique moderne où la souplesse prime sur la complexité.
Parmi les conseils à retenir pour une installation fiable :
- Respecter scrupuleusement la section de 1,5 mm² pour chaque liaison électrique du télérupteur.
- Éviter tout croisement inutile des fils et séparer clairement le circuit de commande du circuit de puissance.
- Opter pour des boutons poussoirs et luminaires adaptés au lieu (privilégier la classe IP44 pour salle d’eau ou sous-sol).
- Vérifier régulièrement le serrage des bornes, au minimum une fois par an, notamment dans les maisons anciennes.
- Documenter toutes les modifications par un schéma conservé près du tableau électrique.
Un entretien annuel aussi simple que la vérification du serrage des vis contribue à éviter bien des pannes, tout en préparant l’évolutivité future de l’installation.
Diagnostic des principales pannes et solutions lors de l’utilisation du télérupteur Merlin Gerin Multi 9 TL
Dans la réalité du quotidien, il arrive que le système ne réagisse plus comme attendu. Un télérupteur qui ne s’actionne plus envoie un premier signal : il s’agit souvent d’un bouton poussoir défaillant ou d’une rupture du circuit de commande (fil sectionné, faux contact…). Un multimètre est alors l’outil indispensable pour relever la tension en A1 lors de l’appui sur chaque point de commande. Si la tension n’apparaît pas à ce niveau, la panne se situe dans le fil allant du poussoir au télérupteur ou dans le poussoir lui-même.
Un problème différent, comme un éclairage bloqué en position allumée, peut traduire un contact resté « collé » à l’intérieur du module, phénomène observé après plusieurs années de sollicitation intensive ou suite à une surcharge ponctuelle. Le remplacement du télérupteur devient dans ce cas la meilleure alternative. Parfois, de petits clignotements sans manipulation indiquent la présence d’interférences électromagnétiques, fréquentes dans les tableaux où cohabitent variateurs, onduleurs ou équipements piloter par radio. Éloigner les câbles sensibles ou privilégier des fils blindés limite grandement cet inconvénient.
Dans un grand hôtel familial rénové, on relève l’importance d’un tableau électrique bien documenté : chaque panne peut ainsi être localisée plus vite, réduisant la durée d’intervention pour le personnel. L’habitude d’étiqueter chaque fil et de photographier la disposition générale est de plus en plus répandue chez les artisans électriciens, un réflexe qui s’avère précieux dès lors que l’installation vieillit ou doit être modifiée pour intégrer de nouveaux points d’allumage.
Face à ces cas, voici quelques solutions éprouvées :
- Tester la continuité du circuit de commande avec un multimètre en mode « bip ».
- Remplacer les poussoirs douteux par des modèles compatibles.
- Contrôler la compatibilité de chaque luminaire ajouté au circuit de puissance.
- Changer le télérupteur en cas de contact collé ou de dysfonctionnement persistant.
- Éloigner les câbles du télérupteur des installations générant des parasites (variateurs de lumière, onduleurs, etc.).
Tant pour un professionnel que pour un bricoleur chevronné, la capacité de diagnostiquer rapidement l’origine de la panne rend l’installation résiliente et sécurisée à long terme.
Évolutivité et adaptation domotique du télérupteur Merlin Gerin Multi 9 TL dans l’électricité résidentielle actuelle
L’un des atouts du télérupteur Merlin Gerin Multi 9 TL réside dans sa remarquable compatibilité avec les évolutions récentes des systèmes d’électricité domestique. Entre 2020 et 2026, l’intégration croissante de la domotique dans les foyers s’est accompagnée d’une demande grandissante pour des modules évolutifs, aptes à recevoir de nouvelles commandes ou capteurs intelligents sans modification structurelle lourde. Le Multi 9 TL répond parfaitement à cette exigence grâce à sa séparation nette du circuit de puissance et de celui de commande.
Par exemple, dans une maison connectée, il suffit d’ajouter un module relais télécommandé en parallèle du circuit de commande pour piloter l’allumage depuis un smartphone ou une enceinte vocale. Les boutons poussoirs traditionnels restent en poste, assurant la redondance nécessaire en cas de panne du système connecté. Certains fabricants proposent même des interfaces de contrôle à distance, s’intégrant sur le rail du tableau et fonctionnant avec le bus de commande existant du Multi 9 TL.
Désormais, moderniser un circuit d’éclairage ne passe plus forcément par une refonte totale, mais par l’ajout ou le remplacement de quelques composants adaptés. Cette souplesse bénéficie autant aux particuliers qu’aux gestionnaires de patrimoine immobilier, qui voient dans la pérennité de ce type de produits une solution économique et sécurisante. En s’inspirant du détecteur de mouvement compatible, l’évolution du réseau électrique s’opère pas à pas, sans nuire à la stabilité de l’installation d’origine.
Côté maintenance, un resserrage annuel des vis ou une vérification régulière de la signalisation lumineuse des poussoirs suffit à prévenir la plupart des faiblesses. Enfin, la possibilité d’étendre le nombre de points de commande sans multiplier les schémas ni alourdir la charge du circuit illustre la modernité d’une installation pensée dès le départ pour durer.
Le télérupteur Merlin Gerin Multi 9 TL est-il compatible avec la domotique actuelle ?
Oui, il peut être associé à des modules télécommandés ou relais intelligents, permettant de contrôler l’éclairage à distance tout en conservant les boutons poussoirs traditionnels.
Quelles erreurs courantes éviter lors du câblage du Multi 9 TL ?
Il faut veiller à bien identifier chaque fil selon sa couleur, à respecter la section de 1,5 mm² et à ne jamais intervertir phase, neutre et retour poussoir, sous peine de dysfonctionnement ou de danger.
Puis-je remplacer un télérupteur mécanique par un modèle Multi 9 TL ?
Oui, il suffit de reprendre les liaisons existantes en respectant le schéma de branchement adapté au Multi 9 TL, avec une attention particulière au repérage des bornes.
Comment ajouter un point de commande supplémentaire après installation ?
Il faut raccorder le nouveau bouton poussoir en parallèle sur le fil de commande A1, sans modification majeure du reste du circuit.
Faut-il appeler un professionnel pour une simple panne de télérupteur ?
Si la panne est mineure et facilement identifiable (poussoir, fil détaché), un bricoleur averti peut intervenir. En cas de doute ou de problème complexe, l’appel à un électricien qualifié reste recommandé pour des raisons de sécurité.
